Ano ang 4 na pangunahing bahagi ng deep groove ball bearing?

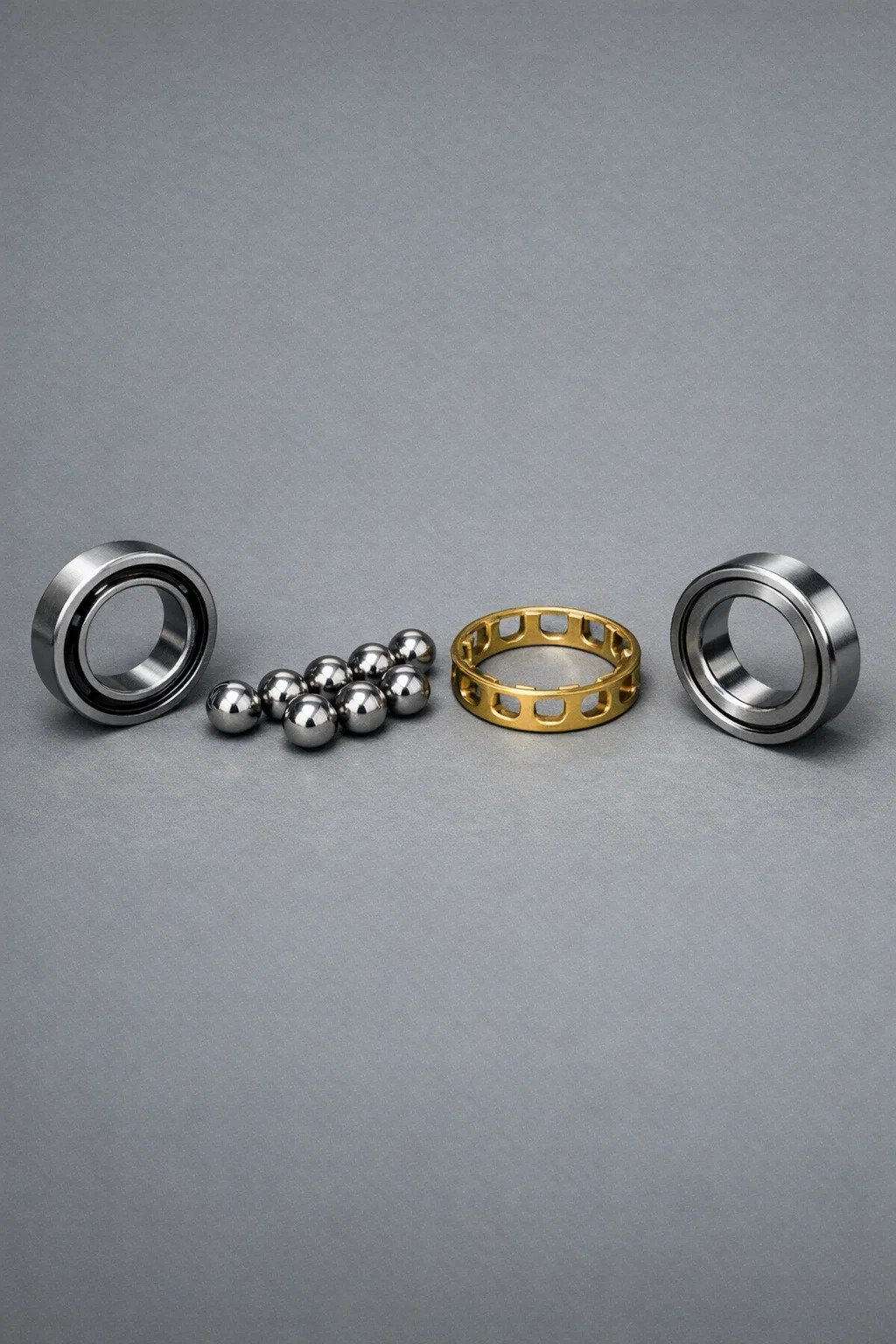

Upang maunawaan a deep groove ball bearing , ang simpleng paghihiwalay nito ay nagpapakita ng napakasimple at malinaw na istraktura nito. Ito ay tulad ng isang maingat na idinisenyong "precision sandwich," pangunahing binubuo ng apat na bahagi:

1. Panlabas na Singsing

Lokasyon: Ito ang pinakalabas na singsing ng tindig.
Function: Ang panlabas na ibabaw nito ay karaniwang nakadikit sa base o housing ng makina. Ang panloob na bahagi ng panlabas na singsing ay may malalim na ukit na pabilog na "raceway."
Simpleng pag-unawa: Ito ay tulad ng isang pabilog na "pader" na humahawak sa lahat ng mga bahagi sa lugar, na nagbibigay ng isang panlabas na track para tumakbo ang mga bolang bakal.

2. Inner Ring

Lokasyon: Ito ang pinakaloob na singsing ng tindig.
Function: Ang panloob na bore nito ay direktang nilagyan sa umiikot na baras. Ang panlabas na bahagi ng panloob na singsing ay mayroon ding malalim na uka na "raceway," direkta sa tapat ng track ng panlabas na singsing.
Simpleng pag-unawa: Ito ang "close-fitting garment" ng shaft, mabilis na umiikot kasama ang shaft, at nagtatrabaho kasama ang panlabas na singsing upang bumuo ng isang layer para sa mga bolang bakal na gumulong.

3. Steel Balls / Rolling Elements

Lokasyon: Naka-sandwich sa pagitan ng mga uka ng panloob at panlabas na mga singsing.
Function: Ito ang mga bahagi na aktwal na gumagawa ng "pagtakbo." Binabawasan nila ang alitan sa pinakamababa sa pamamagitan ng pag-roll sa halip na pag-slide.
Simpleng pag-unawa: Tulad ng mga gulong sa ilalim ng mga roller skate. Dahil sa makinis at bilog na mga bolang ito, ang baras ay umiikot nang maayos na parang ito ay lubricated.

4. Cage / Retainer

Lokasyon: Tulad ng maliliit na claws, pinaghihiwalay ang mga bolang bakal nang paisa-isa.
Function: Ang trabaho nito ay panatilihing "sa linya" ang mga bakal na bola. Kung wala ito, ang mga bolang bakal ay magkakadikit at magkakabangga, at ang tindig ay hindi makakaikot.
Simpleng pag-unawa: Ito ang "discipline officer" sa bearing, na tinitiyak na ang bawat bolang bakal ay mananatili sa sarili nitong posisyon, nang hindi tumatakbo o bumabangga.
